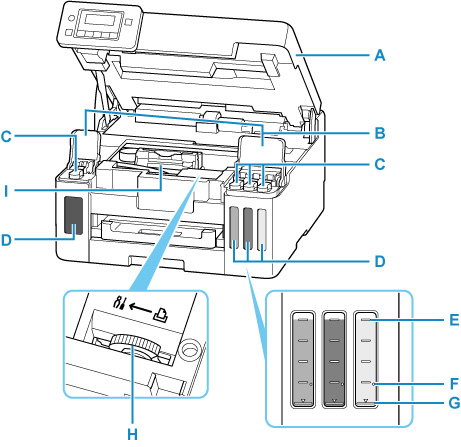

Widok od wewnątrz
- A: Pokrywa górna
- Otwórz, aby uzupełnić zbiorniki z atramentem i wyjąć zacięty papier.
- B: Pokrywy zbiorników z atramentem
- Otwórz w celu napełnienia zbiorników z atramentem.
- C: Nasadki zbiorników
- Otwórz w celu napełnienia zbiorników z atramentem.
- D: Zbiorniki z atramentem
-
Zbiornik z czarnym atramentem jest po lewej stronie, a zbiorniki z kolorowym atramentem (błękitny, amarantowy i żółty) są po prawej.
Jeśli poziomy dowolnych atramentów są niskie, uzupełnij odpowiednie zbiorniki.
- E: Górna linia limitu
- Wskazuje maksymalną pojemność atramentu.
- F: Jedna kropka
- Wskazuje wymaganą ilość atramentu podczas wykonywania sekwensu atramentem.
- G: Dolna linia limitu
- Wskazuje dolny limit ilości atramentu wystarczającej do drukowania. Uzupełnij zbiornik z atramentem, zanim poziom atramentu spadnie poniżej tej linii.
- H: Dźwignia zaworu atramentu
-
Działania podczas transportu drukarki.
- I: Uchwyt głowicy drukującej
- Głowica drukująca jest instalowana fabrycznie.
